Котлы-утилизаторы SGVR

Парогенератор серии SGVM

Технические характеристики модельного ряда

Давление пара – до 15,0 МПа

Паропроизводительность – 10 - 100 т/ч

Тепловая энергия – 6,0 – 65 МВт

Первичный теплоноситель: технологические газы, дымовые газы, различные виды топлива

Котел-утилизатор SGVR производства AMELIN Industry обладает рядом преимуществ:

  • Экономичность - использование тепла дымовых или различных отходящих производственных газов;
  • Малые габариты и вес;
  • Установка горелки на различных видах топлива для увеличения паровой мощности;
  • Низкие выбросы по COх и NOx (при установке дополнительной или дожигающей горелки);
  • Полная заводская готовность (минимальный срок ввода в эксплуатацию);
  • Полная автоматизация.

Котел-утилизатор серии SGVR представляет собой идеальное решение утилизации тепла дымовых газов с целью нагрева любого типа теплоносителей.

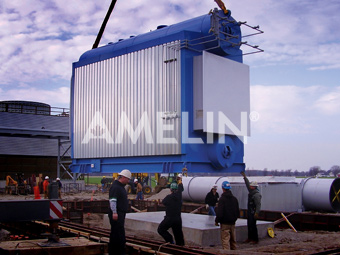

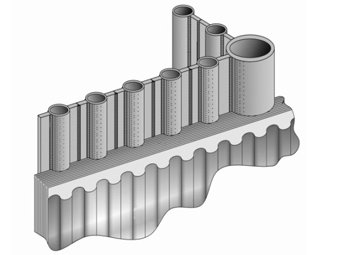

Конструкция котла, разработанная и запатентованная ГК «AMELIN» (Канада), объединяет в себе мембранную топочную камеру с водяным охлаждением и минимальное количество огнеупорных материалов. Отсутствие футеровки в значительной степени сокращает финансово-временные затраты на ежегодное техническое обслуживание, необходимое для стандартных конструкций огнеупорных котлов.

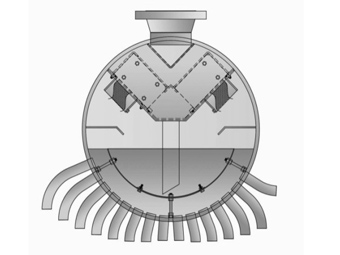

Конструкция, материалы и исполнение всех частей, работающих под давлением, выполняются в строгом соответствии с нормами и правилами стандарта ASME. Нижний барабан оборудован патрубками в самой нижней точке для слива шлама и выгрузки осадков. Для периодической продувки в нижнем барабане предусмотрены выпускные клапаны. Все трубки котла выходят в верхний паровой барабан внутри экранированного отделения (первичная системы разделения пар ‑ вода). Нагнетание пара из выходного патрубка отражательной заслонки должно происходить горизонтально, выше нормального уровня воды.

Вторичное отделение пара осуществляется с использованием пароосушителя, из которого сухой пар подается на выходной коллектор. Пар на выходе из котла не содержит свыше 0,5% влаги для насыщенного пара или 1 ppm для перегретого пара. Возможна более высокая чистота пара для конкретных применений. Концентрация твердых частиц в котловой воде не должна превышать рекомендуемые значения по стандарту ASME.

Горелка

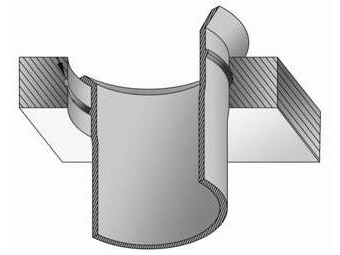

При установке горелки для дожига, либо для увеличения паровой производительности не применяется традиционная огнеупорная амбразура. Вместо этого цилиндрическая гильза из нержавеющей стали устанавливается в переднюю водоохлаждаемую стенку топочной камеры. Горелка интегрируется в эту гильзу как составная часть блока котел/горелка. Конструкция горелки AMELIN позволяет избежать дорогостоящего и длительного технического обслуживания и ремонта.

Пароперегреватель

Для обеспечения перегретым паром, в тело котла-утилизатора интегрируется инверторная перегревательная система конвекционного типа. ГК «AMELIN» предлагает как одноступенчатые, так и двухступенчатые перегревательные системы с автоматическим регулированием температуры пара, путем впрыска подпиточной воды в узел пароперегревателя.

Пароперегреватель рассчитывается и изготавливается исходя из требуемого массового расхода и перепада давления пара. Пароперегреватель состоит из бесшовных стальных труб, скомпонованных в дополнительный блок, что обеспечивает незначительное увеличение габаритов котла (по сравнению с котлом без пароперегревателя).

Экономайзер

Для увеличения тепловой эффективности системы за счет восстановления тепла из топочного газа для нагрева поступающей подпиточной воды ГК «AMELIN» укомплектовывает КУ экономайзером. Экономайзеры поступают собранными с опорами из конструкционной стали, газоходом и соединительным трубопроводом подпиточной воды.

Система КИП и автоматики котла-утилизатора серии SGVR

Система управления котлом-утилизатором серии SGVR и горелки способна обеспечивать несколько уровней регулирования: от экономичной и стандартной логики управления котлом с автоматом защиты от погасания факела до разработанного по заказу пакета для удовлетворения нестандартных требований заказчика.

Полный объем основных функций системы управления котла-утилизатора и контроля режимов работы горелки формируется на платформе оборудования ALLEN BRADLEY.

В зависимости от требований Заказчика и для удобства интеграции системы управления котла в общезаводскую, возможно построение системы управления оборудованием на платформах других производителей. Комплектация согласовывается в процессе производства котла.

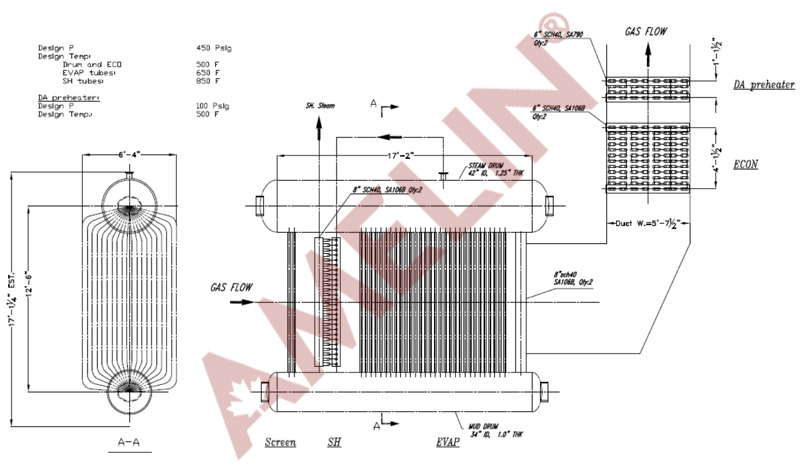

Пример инженерного расчета конструкции котла-утилизатора SGVR
