HEB модельный ряд до 5,0 Гкал/час

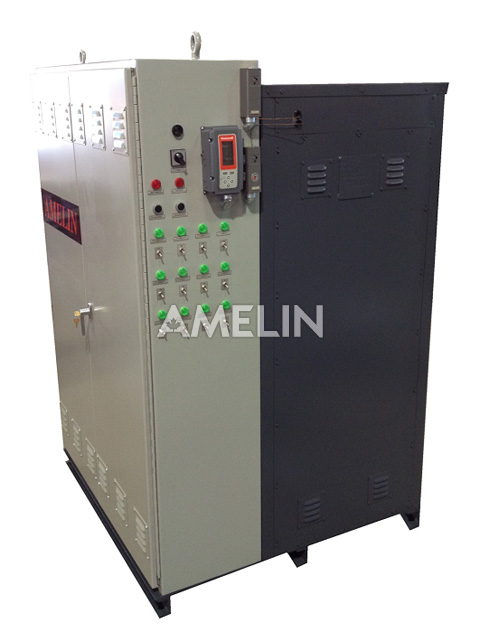

Электрический водогрейный котел серии HEB
- Количество фаз: 1 – 3 фазы
- Номинальное напряжение: 208 В, 220-240 В, 380 В, 415 В, 440-480 В, 550-600 В
- Номинальная мощность: 132 – 5861 кВт
- Тепловая мощность: 0,110 - 5,040 Гкал
- Диапазон регулирования: 50:1
- КПД: 99%
Технические характеристики AMELIN серии HEB
| Параметры | HEB-0,3/315 | HEB-0,5/504 | HEB-1,0/1008 | HEB-1,5/1512 | HEB-2,0/2016 | HEB-2,5/2520 | |
|---|---|---|---|---|---|---|---|
| Мощность | МВт | 0,315 | 0,504 | 1,008 | 1,512 | 2,016 | 2,52 |
| Тены | шт./кВт | 30/10,5 | 48/10,5 | 96/10,5 | 144/10,5 | 192/10,5 | 240/10,5 |
| Ампер | А | 479 | 766 | 1532 | 2297 | 3063 | 3829 |
| Напряжение/Кол-во фаз | В/фаза | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 |
| Потребление электроэнергии | кВт | 318,15 | 509,04 | 1018,08 | 1527,12 | 2036,16 | 2545,2 |
|
Габаритные размеры,(Д/Ш/В) | м | 1,0/1,1/1,2 | 1,0/1,2/1,2 | 1,0/1,2/1,8 | 1,4/1,5/2.0 | 1,5/1,7/2,0 | 1,5/1,7/2,1 |
| Вес | т | 0,5 | 0,6 | 0,9 | 1,6 | 1,7 | 2,0 |
*В таблице представлен сокращённый модельный ряд
Водогрейные котлы HEB компании AMELIN разработаны с целью обеспечения быстрого, эффективного и экономичного получения горячей воды для обогрева посредством электрических резистивных элементов. Котел осуществляет контроль этапов автоматического включения/выключения элементов для поддержания требуемой температуры воды. Для всех водогрейных котлов AMELIN используются сосуды высокого давления стандарта ASME, монтаж электропроводки осуществлен в соответствии с требованиями текущего государственного электрического стандарта. Каждый котел покрыт слоем стекловолокна толщиной до 100 мм, прикрепленным к резервуару. Котел установлен в эмалированном толстостенном корпусе из листового металла, размещаемом на полноразмерном основании из конструкционной стали. Для всех котлов HEB компании AMELIN используются элементы, покрытые сплавом Инколой, при этом размеры цепей выбраны с запасом с учетом состояния перенапряжения, составляющего 10%. Таким образом исключают отрицательное воздействие на целостность элементов цепи.

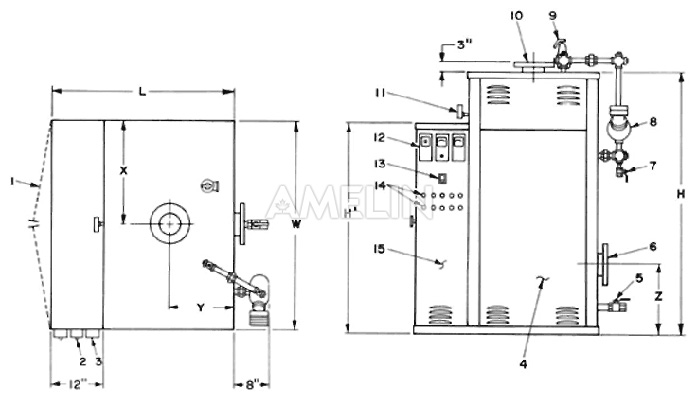

| 1. | Откидная дверца(ы) люка | 9. | Предохранительный клапан(ы) |
| 2. | Реле температуры (ручной возврат) | 10. | Подача воды |
| 3. | Реле температуры (автоматический возврат) | 11. | Датчик температуры/давления |
| 4. | Съемная панель(и) доступа к элементам | 12. | Регулятор температуры |
| 5. | Продувочный клапан | 13. | Переключатель управляющей мощности с подсветкой |
| 6. | Возврат воды | 14. | Сигнальные лампочки этапов |
| 7. | Запорный продувочный клапан | 15. | Шкаф управления Nema 1 |
| 8. | Поплавковый отсечной клапан низкого уровня воды (опция, тип датчика стандартный) |
Экономические и технологические преимущества электрических водогрейных котлов AMELIN серии HEB:
- Быстрый запуск и мгновенное выключение.
Время выхода на заданную тепловую мощность не превышает 5 минут после включения. - Быстрая реакция на изменение тепловой нагрузки.
Время реакции (повышение или понижение мощности) не превышает 1 минуты за счет эффективного подключения каскада тэнов. - Плавная регулировка мощности.
Максимальный диапазон регулирования производительности – 50 : 1, что позволяет плавно изменять тепловую мощность от максимальной – 100% до минимальной - 2%. - Малые габариты водогрейного котла
– возможность установки парогенератора в ограниченном пространстве. - Безопасность конструкции
– не требует установки в отдельном помещении, возможен монтаж непосредственно на промышленной площадке. - Экологичность
– в данных водогрейных котлах отсутствует процесс горения, что полностью исключает возможность загрязнения окружающей среды вредными выбросами. - Не требует дымовой трубы
– снижение затрат на строительство и обслуживание котельной. - В процессе работы водогрейных котлов не требуется постоянное присутствие обслуживающего персонала.
- Конструкция водогрейных котлов серии HEB
обеспечивает их надежную работу, простоту технического обслуживания и безопасную эксплуатацию.
Нагревательные элементы
Погружаемые резистивные нагревательные элементы, покрытые сплавом Инколой, используемые в водогрейных котлах HEB, имеют среднюю удельную мощность 35 Вт/см2, гарантируя длительный срок службы. Элементы изготовлены из высокосортной проволоки с высоким сопротивлением (80% никель, 20% хром), покрытой уплотненным оксидом магния с защитной оболочкой из сплава Инколой 800 (SS 332). U-образные нагревательные элементы компании AMELIN имеют уникальное исполнение с загнутыми допрессовываемыми изгибами. Данная конфигурация обеспечивает идеальное размещение между секциями отдельных элементов и между соседними элементами, тем самым, обеспечивая максимальный расход и теплоотдачу. Специальные фитинги обеспечивают возможность отдельной замены элементов посредством стандартных инструментов.
В соответствии с нашей политикой непрерывных разработок мы оставляем за собой право изменять любые данные, представленные в настоящем разделе без уведомления.
