SGVM - прямоточные ПГ до 5 т. пара/час

Основными областями применения парогенераторов высокого давления (до 200 ати.) AMELIN серии SGVM являются нефтегазовая и горнодобывающая промышленности, судоходство и МЧС. Парогенераторы SGVM нашли свое применение для следующих целей:

Преимущества модельного ряда

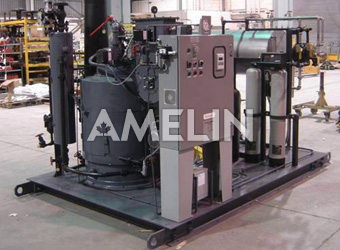

Парогенератор серии SGVM

  • нагнетание пара в нефтяные и битумные пласты с целью интенсификации добычи нефти и битума;
  • депарафинирование призабойной зоны скважин, трубопроводов и резервуаров, отогрев нефтепромыслового оборудования;
  • добыча полезных ископаемых, термообработка горнорудных разработок угольных разрезов;
  • обеспечене паровой и тепловой энергией гражданского и военного судоходства;
  • создание мобильных тепловых пунктов для использования в сложных климатических условиях (пар, горячая вода), для ликвидации последствий чрезвычайных ситуаций и обеспечения жизненно важных объектов городской инфраструктуры в аварийных ситуациях.

Технические характеристики

ПараметрыSGVM-40SGVM-65SGVM-100SGVM-150SGVM-200SGVM-300
МощностьМВт0,40,651,01,51,962,9
Паропроизводительностьт/ч0,621,01,62,33,14,7
Расход газам³/ч4473112166218324
Расход жидкого топливал/ч4168105156205305
Потребление электроэнергиикВт3,75,67,511,218,629,8
Габаритные размеры,(Д/Ш/В)м1,8/1,2/1,72,2/1,3/2,02,2/1,5/2,12,5/1,5/2,72,5/1,6/2,73,0/2,2/3,4
Вест1,61,92,43,33,54,6

*В таблице представлен сокращённый модельный ряд

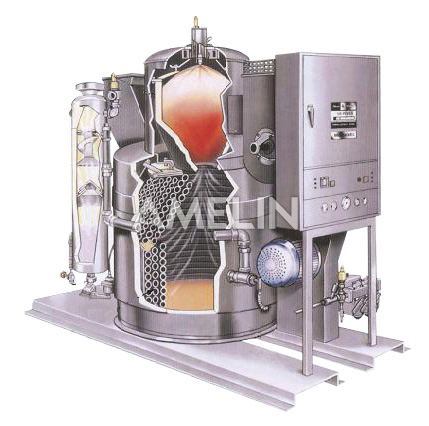

Принцип работы парогенератора SGVM

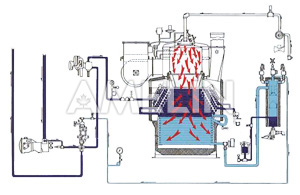

Принцип работы парогенератора серии SGVM

В парогенераторах SGVM применяется прямоточная конструкция с принудительной циркуляцией. В этих парогенераторах вода под давлением прокачивается с высокой скоростью через ряд змеевиков, в то время как газообразные продукты сгорания принудительно перемещаются вдоль наружной поверхности змеевиков. Горячие газы огибают всю поверхность труб, максимально используя и лучистое, и конвективное тепло, за счет чего обеспечивается высокая интенсивность теплопередачи.

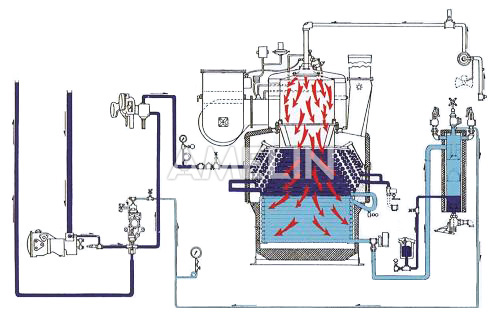

Принцип работы парогенератора серии SGVM

Модели SGVM оборудованы поршневым насосом для обеспечения постоянного потока питательной воды высокого давления. Байпасный регулятор непрерывно модулирует количество подаваемой в змеевик воды, в ответ на изменения давления пара. Система серворегулирования управляет количеством подаваемого топлива и воздуха горения в зависимости от потока воды, поступающей в змеевики. На выходе паросепаратора 98% воды превращается в сухой пар до 99%. Оставшиеся 2% воды удаляются через конденсатоотводчик.

Экономические и технологические преимущества парогенераторов AMELIN серии SGVM:

  • Быстрый запуск и мгновенное выключение.
    Время выхода на заданную тепловую мощность не превышает 3-х минут из холодного пуска.
  • Быстрая реакция на изменение тепловой нагрузки.
    Мгновенная реакции за счет эффективной системы управления горелкой и малого объёма циркулирующей воды в змеевиках.
  • Плавная регулировка мощности.
    Максимальный диапазон регулирования производительности в широком диапазоне – 13:1, позволяет бесперебойно обеспечивать теплом потребите-лей, не прибегая к режиму включения или выключения пароге-нератора при низких нагрузках – сокращение расхода топлива.
  • Многотопливность.
    В качестве топлива могут использоваться природный газ, пропан, дизельное топливо. Переход с одного вида топлива на другой для парогенераторов с комбинированной горелкой достигается поворотом переключателя вида топлива.
  • Конструкция парогенераторов
    исключает возможность термоударов, даже при частых пусках и остановах; обеспечивает их надежную работу, простоту технического обслуживания и безопасную эксплуатацию. Малые габариты установки SGVM (на 50% меньше площади стационарных установок) позволяют использовать их для монтажа в контейнерах и трейлерах, исполнения мобильных модульных теплоэнергетических комплексов.

Комплексные решения:

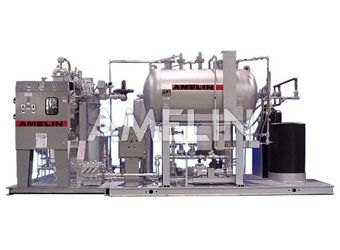

1. Парогенератор высокого давления SGVM с водоподготовкой на платформе до 3,0 МПа.

2. Парогенератор высокого давления SGVM с водоподготовкой на платформе до 20,0 МПа.

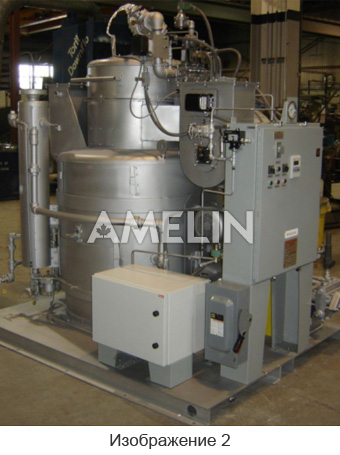

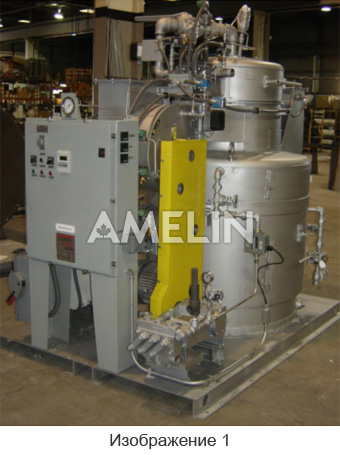

Парогенератор AMELIN модели SGVM-200 на платформе управления SIEMENS

Современное исполнение парогенераторов AMELIN серии SGVM обеспечивает их эксплуатацию в 100% автоматическом режиме. Процесс контроля давления, производительности, перезапуска ПГУ и его регламентных продувок выполняется без участия обслуживающего персонала. Современные системы частотного регулирования двигателей и чувствительные приборы позволяют максимально повысить КПД установки и производства в целом.

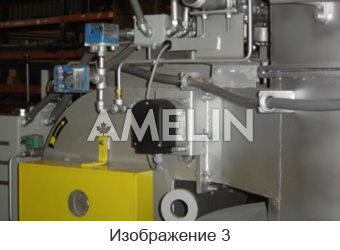

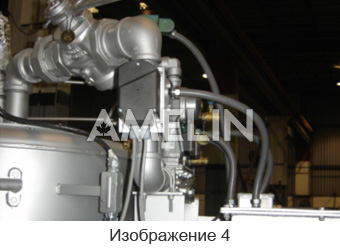

Современная система подачи топлива (газ, ДТ) и воздуха горения организована на современной электронной базе с использованием преобразователей давления и высокоточных серворегуляторах. Данная система исключает тяговые поворотные и управляющие механизмы, что упрощает настройку режимов горения, обслуживание оборудования, а также полностью исключает гистерезис рабочих характеристик в переходные режимы работы парогенератора (изображения 3, 4).

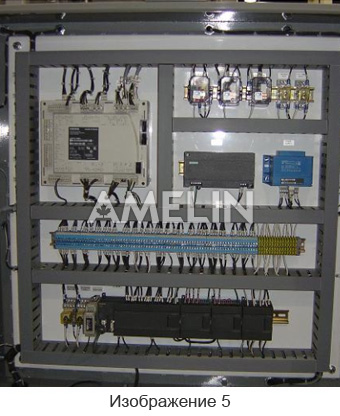

Средства управления парогенератором – ПЛК (Программируемый логический контроллер) SIMATIC S7-200 / менеджер горения SIEMENS LMV52.

Горелка и система управления парогенератора SGVM оснащены средствами управления с ПЛК. Возможно большое разнообразие конфигураций для адаптации системы к конкретным требованиям. Преимущества систем управления с ПЛК заключаются в следующем:

  • Упрощенная панель управления требует более простого обслуживания по сравнению с системами релейной логики.
  • Более точная реакция на большое разнообразие требований к пару при поддержке точных допусков температуры и давления пара.
  • Эргономичное взаимодействие с системами контроля и управления установки.
  • Упрощенный доступ к рабочей и управляющей информации, хранение базы данных.
  • Удобный и оперативный выбор управляющих установок.

Возможность подключения Panel View Plus Touch Screen Computer (AZL), включающий коммуникатор посредством DH+ и интерфейса RS-232/485.

Визуальное предоставление информации на общем дисплейном пульте диспетчеризации (SCADA - система) о состоянии оборудования котельной позволит качественно и оперативно контролировать работу теплоэнергетического оборудования.

Возможность системы автоматически увеличивать паровую мощность в результате поочередного каскадного ввода в работу парогенераторов позволяет плавно изменять производительность теплоэнергетического комплекса в зависимости от нагрузки.
