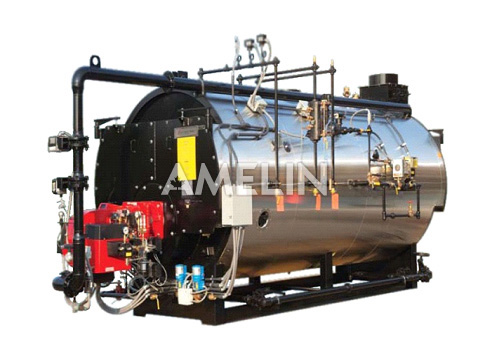

SGVC-M - паровые котлы до 30 т. пара/час
Паровые жаротрубные котлы AMELIN серии SGVC-M используется при производстве пара давлением до 2,0 МПа, а также работы со средними и высокими температурами.
- Многотопливность - природный газ, пропан, дизельное топливо, мазут, сырая нефть, попутный нефтяной газ.
- Надежная 2-х, 3-х и 4-х ходовая конструкция.
- КПД - 93-96%
- Давление пара/перегретой воды - до 2,0МПа.
- Тепловая энергия - до 12МВт
- Паропроизводительность до 20т/ч.
- Широкий диапазон динамического плавного регулирования мощности (8:1)
- Высокая экологичность, горелочное устройство с низким уровнем выбросов оксида азота (NOx) (9ppm - 50ppm).
- Низкий уровень шума.
Технические характеристики
| Параметры | SGVC-30M | SGVC-40M | SGVC-50M | SGVC-70M | SGVC-100M | SGVC-150M | |
|---|---|---|---|---|---|---|---|
| Мощность | МВт | 0,3 | 0,4 | 0,5 | 0,7 | 1 | 1,5 |
| Паропроизводительность | т/ч | 0,47 | 0,62 | 0,8 | 1,1 | 1,6 | 2,3 |
| Расход газа | м³/ч | 33 | 44 | 55 | 77 | 112 | 166 |
| Расход жидкого топлива | л/ч | 30 | 41 | 51 | 73 | 105 | 156 |
| Потребление электроэнергии | кВт | 4,2 | 5,1 | 5,5 | 8 | 10,2 | 10,8 |
| Габаритные размеры,(Д/Ш/В) | м | 1,5/1,0/1,2 | 1,8/1,0/1,2 | 2,2/1,0/1,2 | 2,8/1,0/1,2 | 3,0/1,2/1,5 | 3,0/1,5/1,8 |
| Вес | т | 0,8 | 1,2 | 1,5 | 2 | 3,6 | 5 |
| Параметры | SGVC-200M | SGVC-300M | SGVC-500M | SGVC-800M | SGVC-1000M | SGVC-1200M | |
| Мощность | МВт | 1,96 | 2,94 | 4,9 | 7,85 | 9,8 | 11,76 |
| Паропроизводительность | т/ч | 3,1 | 4,7 | 7,8 | 12,4 | 15,6 | 18,7 |
| Расход газа | м³/ч | 221 | 337 | 441 | 705 | 880 | 1100 |
| Расход жидкого топлива | л/ч | 208 | 317 | 415 | 664 | 830 | 1040 |
| Потребление электроэнергии | кВт | 12 | 14 | 16 | 18 | 20 | 25 |
| Габаритные размеры,(Д/Ш/В) | м | 3,5/1,6/1,9 | 3,8/1,9/2,2 | 5,2/2,1/2,4 | 6,8/2,2/2,5 | 6,0/2,8/3,2 | 7,0/2,8/3,2 |
| Вес | т | 6,2 | 8,2 | 12,4 | 15,2 | 21 | 28,5 |
*В таблице представлен сокращённый модельный ряд
Принцип работы:
В паровом жаротрубном котле AMELIN серии SGVC-M подпиточная вода подается под давлением и нагревается до температуры, превышающей нормальную температуру кипения. При достижении критического порога термодинамического равновесия перегретой воды при заданном давлении происходит парообразование.
Котлы AMELIN серии SGVC-M конструктивно являются котлами с жаротрубной и дымогарной частями, в которых объем котла пересечен трубками, по которым проходят топочные газы.

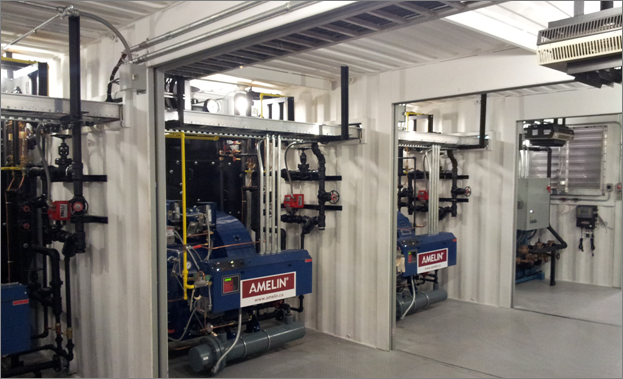

Котлы AMELIN серии SGVC-M используются для обеспечения теплоснабжения и пароснабжения крупно- и мелкосерийного производства в различных отраслях. Также данная серия котлов предназначена для подачи тепла на значительные расстояния: на промышленные предприятия, на большие группы зданий или на районные отопительные системы.
Конструкция:
Проходящая насквозь жаровая труба заканчивается внутренней огневой камерой дымовых газов, промываемой водой, которая переходит в первый ход дымогарных труб. Как первый, так и второй ход (при многоходовом исполнении - третий и четвертый ход) дымогарных труб не имеют внутренних конструкций, препятствующих течению потока. Фронтальные и тыльная дверцы котла открываются полностью. Ко всему поперечному профилю котла обеспечен полный доступ. Таким образом, имеется возможность быстрого и легкого выполнения технического обслуживания, чистки и ревизии котла без каких-либо затруднений. Высококачественная изоляция всего корпуса котла специальным теплоизоляционным материалом максимально сокращает потери тепла излучением. При необходимости котелы AMELIN серии SGVC-M комплектуется встроенным пароперегревателем, экономайзером отработанных газов или отопительным пароводяным теплообменником.

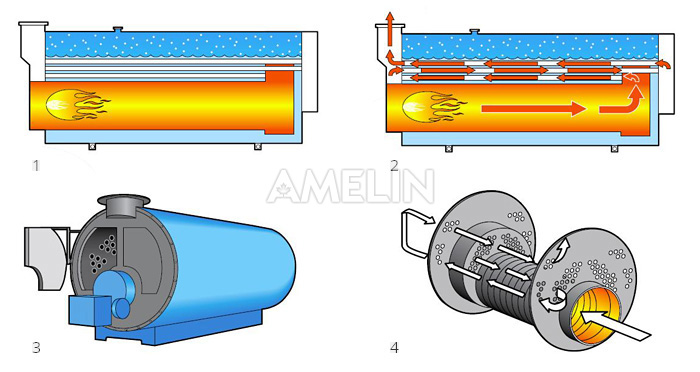

1. Конструкция жаротрубного парового котла AMELIN серии SGVC-M.
2. Схема движения дымовых газов (4-х ходовое исполнение).
3. Удобство сервисного обслуживания.
4. Высокий КПД за счет максимального использования энергии рабочих газов (4-х ходовое исполнение).
