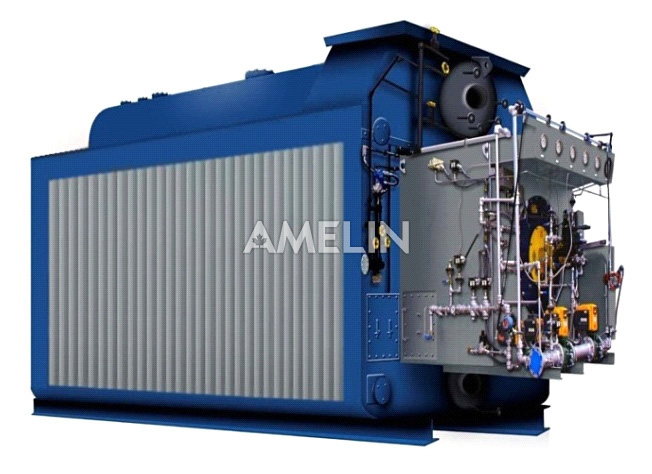

SGVС - водотрубные ПГ от 10 до 100 т. пара/час
- Многотопливность – природный газ, пропан, дизельное топливо, мазут, уголь, сырая нефть.
- КПД – 93 - 96%
- Давление пара – 0,5 – 4,5 МПа
- Паропроизводительность – 10 - 100 т/ч
- Тепловая энергия – 6,0 – 65 МВт
- Широкий диапазон динамического плавного регулирования мощности (10:1)
- Быстрая реакция на изменение тепловой нагрузки
- Высокая экологичность, горелочные устройства с низким уровнем выбросов (NOx) (9 ppm - 50 ppm)
- Низкий уровень шума
- Малые габариты и вес (требуется на 30% меньше площади)
Технические характеристики
| Параметры | SGVC-900 | SGVC-1200 | SGVC-1500 | SGVC-1800 | SGVC-2400 | SGVC- 3000 | |
|---|---|---|---|---|---|---|---|
| Мощность | МВт | 8,8 | 11,8 | 14,7 | 17,6 | 23,5 | 29,4 |
| Паропроизводительность | т/ч | 14,1 | 18,8 | 23,5 | 28,2 | 37,6 | 47 |
| Расход газа | м³/ч | 985 | 1320 | 1640 | 1900 | 2620 | 3280 |
| Расход жидкого топлива | л/ч | 923 | 1240 | 1545 | 1790 | 2465 | 3086 |
| Потребление электроэнергии | кВт | 24,2 | 28 | 35 | 40,2 | 52,6 | 68 |
| Габаритные размеры,(Д/Ш/В) | м | 4,6/2,7/4,0 | 5,4/3,0/4,0 | 5,6/3,2/4,2 | 6,2/3,4/4,2 | 7,5/3,6/4,4 | 8,8/3,8/4,6 |
| Вес | т | 24,5 | 32 | 38,2 | 46 | 52,4 | 63,5 |
*В таблице представлен сокращённый модельный ряд
ГК «AMELIN» поставляет на российский рынок линейку блочных водотрубных парогенераторов естественной циркуляции мощностью от 10 до 150 тонн пара в час и рабочим давлением от 5 до 100 атм. Парогенераторы разрабатываются и изготавливаются в соответствии со стандартом ASME, конструкционная особенность парогенераторов обеспечивает длительную и надежную работу с разными режимами.
Принцип работы парогенераторов

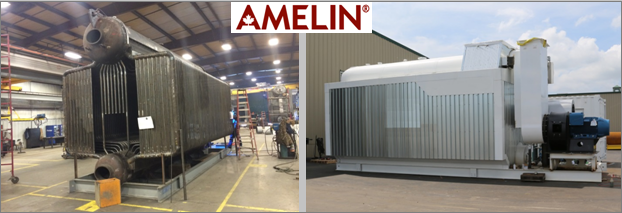

Блочный парогенератор представляет собой конструкцию со встроенным пароперегревателем.

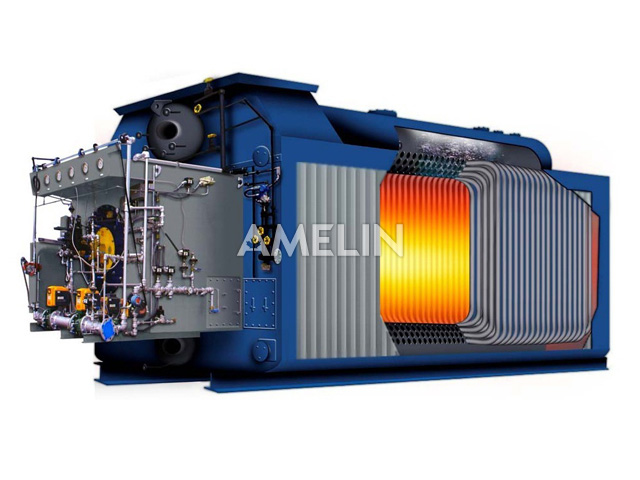

Воздушно-топливные смеси при сгорании в топке образуют теплоту радиационного, конвективного или кондуктивного типа. Горячий газ, состоящий в первую очередь из углекислого газа, азота и водяных паров называется продуктами сгорания. Топка окружена 5 или 6 стенками с водяным охлаждением, представляющими собой гладкие (иногда соединяющиеся) или мембранные оребренные с облицовкой из огнеупора, изоляции или керамического волокна в зависимости от особенностей конструкции. Теплопередача в трубах топки одновременно является и радиационной и конвективной.
Эта область, состоящая из стояков, является основным источником двухфазной пароводяной смеси. Другим основным источником теплопередачи являются горячие газы, которые выходят из топки в конвекционный пучок труб. Газ, выходящий из пучка труб, может идти через другой теплообменник, такой как экономайзер, или напрямую в дымовую трубу перед выходом в атмосферу. Третья форма теплопередачи, кондуктивная, заключается в том, что теплота проходит сквозь оболочку и рассеивается в окружающем пространстве.
Конструкционные особенности:
- Малые габариты и вес
– парогенератор представляет собой систему, имеющую наименьшую площадь установки в этой отрасли. Водотрубные парогенераторы AMELIN позволяют сэкономить площадь помещения и затраты на строительство, в то время как конкурирующие котлы могут быть в два раза больше по размеру.
- Отсутствие футеровки
– конструкционной особенностью парогенераторов является, полностью сварные газовые уплотнения используются в системе для обеспечения герметичной эксплуатации. Конструкция стенок котла имеет 100% водяное охлаждение и не имеет футеровки, как и амбразура горелки.
- Полная автоматизация парогенератора
– не требует постоянное присутствие обслуживающего персонала при работе за счёт применяя современных систем управления включающих, как экономичные стандартные логические системы, управления котла и автоматику защиты от погасания факела, так и системы, спроектированные по заказу, отвечающие конкретным требованиям заказчика, позволяет осуществлять мониторинг и управление с удаленного доступа. - Блочное исполнение парогенераторов
– полная заводская готовность (98%) обеспечивает минимальный срок ввода в эксплуатацию и снижает расходы на монтаж оборудования. - Многотопливность.
Парогенераторы AMELIN могут работать на попутном и природном газе, пропане, отработанном масле, водородном топливе, биогазе, нефтезаводском топливе, дизельном топливе, мазуте, нефти. Переход с одного вида топлива на другой для парогенераторов с комбинированной горелкой достигается поворотом переключателя вида топлива. - Экологичность.

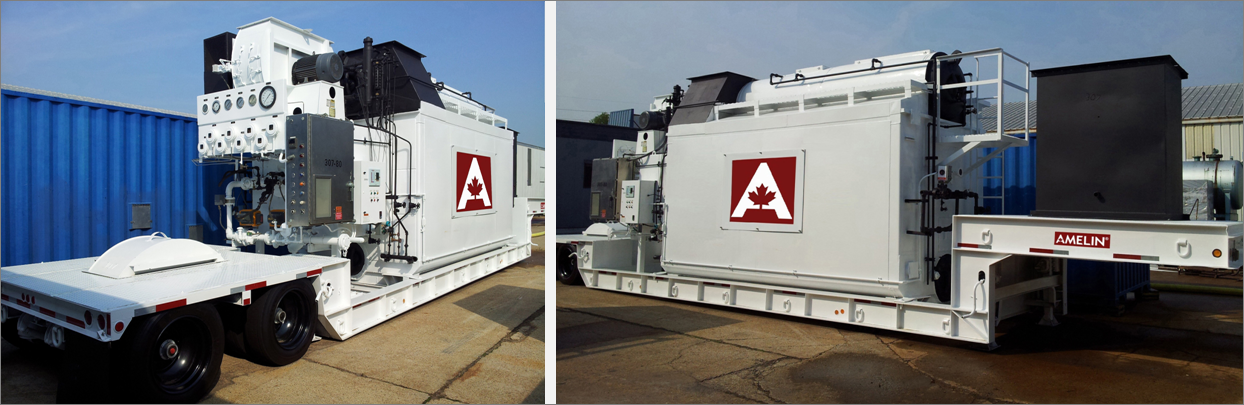

Компания AMELIN производит и комплектует парогенераторы вихревыми и прямоточными горелками мощностью от 20 до 600 млн. БТЕ/час,. Уровень выброса оксидов азота не превышает 9ppm (промилле) (или менее 2 ppm с установленной опцией снижения концентраций с помощью селективного катализатора). - Исполнение в мобильном варианте.
Парогенераторы серии SGVC способны обеспечить оптимальные эксплуатационные характеристики, необходимые Заказчику.
В соответствии с нашей политикой непрерывных разработок мы оставляем за собой право изменять любые данные, представленные в настоящем разделе без уведомления.
