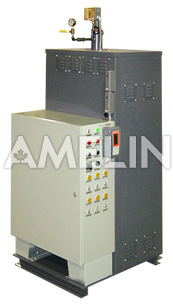

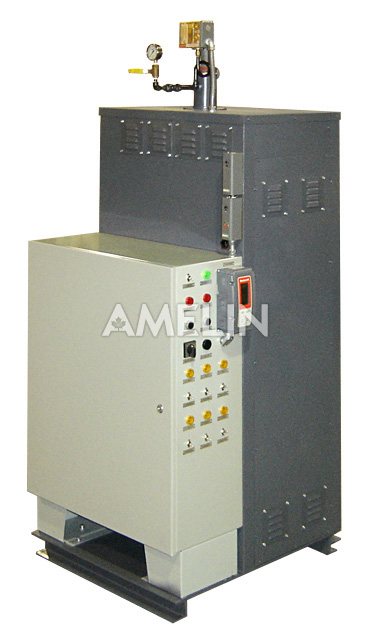

Электрический паровой котел серии SEB
SEB 0.2 - 6 тонн
- Количество фаз: 1 – 3 фазы
- Номинальное напряжение: 220- 380 В, 415-480 В, 550-600 В
- Номинальная мощность: 132 – 3900 кВт
- Тепловая мощность: 0,110 – 3,24 Гкал
- Паропроизводительность: 0,2 – 6,0 т/ч
- Диапазон рабочего давления: 0,2- 5,0 МПа
- Диапазон регулирования: 50:1
- КПД: 99%
Технические характеристики
| Параметры | SEB-0,2/221 | SEB-0,3/346 | SEB-1,0/661 | SEB-1,5/1008 | SEB-2,0/1323 | SEB-2,5/1638 | |
|---|---|---|---|---|---|---|---|
| Мощность | МВт | 0,220 | 0,346 | 0,661 | 1,008 | 1,323 | 1,638 |
| Производительность | т/ч | 0,342 | 0,537 | 1,026 | 1,563 | 2,052 | 2,54 |
| Тены | шт./кВт | 21/10,5 | 33/10,5 | 63/10,5 | 96/10,5 | 126/10,5 | 156/10,5 |
| Ампер | А | 335 | 526 | 1005 | 1532 | 2010 | 2489 |
| Потребление электроэнергии | кВт | 222,705 | 349,965 | 668,115 | 1018,08 | 1336,23 | 1654,38 |
| Габаритные размеры, (Д/Ш/В) | м | 1,0/1,2/1,6 | 1,0/1,2/1,7 | 1,2/1,4/1,9 | 1,4/1,5/2,2 | 1,5/1,7/2,5 | 1,7/1,8/2,5 |
| Вес | т | 0,6 | 0,7 | 1,05 | 1,3 | 1,8 | 2,2 |
*В таблице представлен сокращённый модельный ряд
Резистивные паровые котлы компании AMELIN разработаны в соответствии с высокими стандартами качества аналогичными тем, которым соответствуют водогрейные котлы. Котлы низкого давления сконструированы в соответствии с Разделом IV Норм и правил ASME; котлы высокого давления сконструированы в соответствии с Разделом I Норм и правил ASME. Качественные элементы управления, такие как, регуляторы уровня воды McDonnell & Miller, плавкие предохранители Bussmann "Class T" и бесконтактные шаговые регуляторы, обеспечивают низкие эксплуатационные расходы в течение многих лет. Долговечные элементы, покрытые сплавом Инколой, с удельной мощностью 70 Вт могут быть заменены в индивидуальном порядке, что в значительной степени снижает стоимость замены элемента. Паровые котлы «SEB» компании AMELIN, представлены с вертикальным резервуаром, имеющим надлежащую высоту коллектора пара, чтобы сократить унос капельной влаги. На некоторых моделях AMELIN для использования пара низкого давления имеет внутренние сепараторы влаги. Большая часть моделей представлена в исполнении с общими системами возврата конденсата/подачи питательной воды.

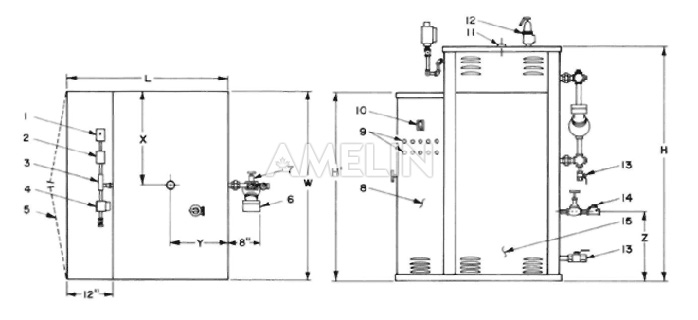

| 1. | Реле давления (ручной возврат) | 9. | Сигнальные лампочки |
| 2. | Реле давления (автоматический возврат) | 10. | Реле пониженного давления |
| 3. | Датчик давления | 11. | Выпускное отверстие пара |
| 4. | Регулятор давления | 12. | Предохранительный клапан(ы) |
| 5. | Откидная дверца(ы) люка | 13. | Продувочный клапан |
| 6. | Отсечной клапан низкого уровня воды/регулятор насоса | 14. | Клапаны питательной воды |
| 7. | Смотровой датчик | 15. | Съемная панель(и) доступа к элементам |
| 8. | Шкаф управления |
Экономические и технологические преимущества электрических паровых котлов AMELIN серии SEB:
- Быстрый запуск и мгновенное выключение.
Время выхода на заданную тепловую мощность не превышает 5 минут после включения. - Быстрая реакция на изменение тепловой нагрузки.
Время реакции (повышение или понижение мощности) не превышает 1 минуты за счет эффективного подключения каскада тэнов. - Плавная регулировка мощности.
Максимальный диапазон регулирования производительности – 50 : 1, что позволяет плавно изменять тепловую мощность от максимальной – 100% до минимальной - 2%. - Малые габариты парогенератора
– возможность установки парогенератора в ограниченном пространстве. - Безопасность конструкции
– не требует установки в отдельном помещении, возможен монтаж непосредственно на промышленной площадке. - Экологичность
– в данных парогенераторах отсутствует процесс горения, что полностью исключает возможность загрязнения окружающей среды вредными выбросами. - Не требует дымовой трубы
– снижение затрат на строительство и обслуживание котельной. - В процессе работы парогенераторов не требуется постоянное присутствие обслуживающего персонала.
- Конструкция парогенераторов серии SEB
обеспечивает их надежную работу, простоту технического обслуживания и безопасную эксплуатацию.
Средний срок эксплуатации парогенераторов AMELIN серии SEB составляет не менее 35 лет.

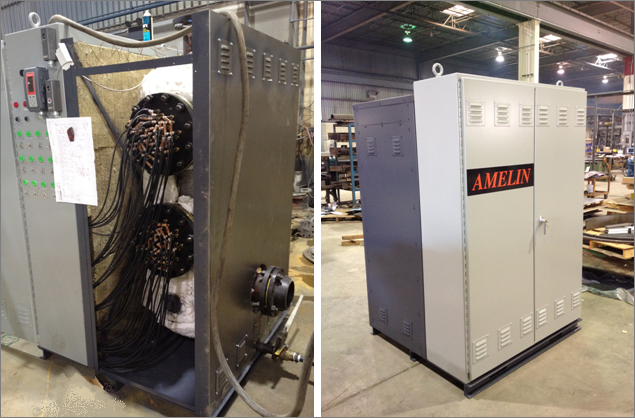

Нагревательные элементы
Погружаемые резистивные нагревательные элементы, покрытые сплавом Инколой, используемые в паровых котлах, имеют среднюю удельную мощность 35 Вт/см2, гарантируя длительный срок службы. Элементы изготовлены из высокосортной проволоки с высоким сопротивлением (80% никель, 20% хром), покрытой уплотненным оксидом магния с защитной оболочкой из сплава Инколой 800 (SS 332). U-образные нагревательные элементы компании AMELIN имеют уникальное исполнение с загнутыми допрессовываемыми изгибами. Данная конфигурация обеспечивает идеальное размещение между секциями отдельных элементов и между соседними элементами, тем самым, обеспечивая максимальный расход и теплоотдачу. Специальные фитинги обеспечивают возможность отдельной замены элементов посредством стандартных инструментов.
В соответствии с нашей политикой непрерывных разработок мы оставляем за собой право изменять любые данные, представленные в настоящем разделе без уведомления.
